FRP-LX300型玻璃鋼管道連續生產線

FRP-LX300型玻璃鋼管道連續生產線采用創新的不間斷纏繞模具系統，用于生產直徑DN100mm-DN300mm的玻璃鋼管道。

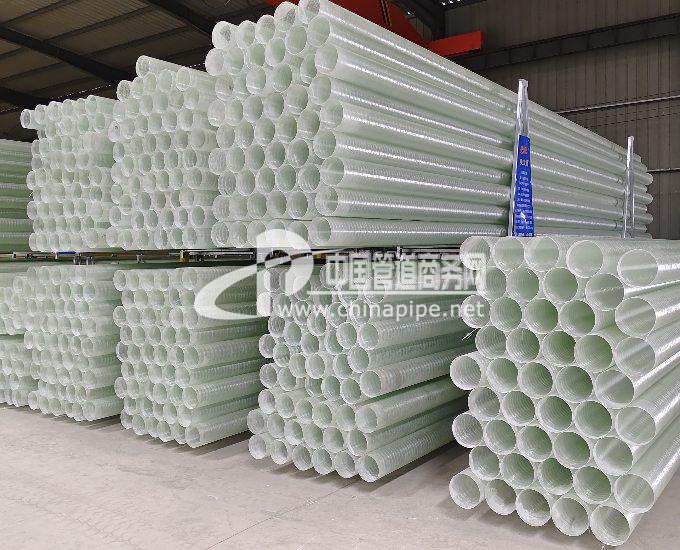

FRP-LX300型玻璃鋼管道連續生產線生產的管道類型為夾砂型或不夾砂型，以不飽和聚酯樹脂，無捻粗紗，短切纖維和石英砂為主要原料生產的玻璃鋼管道壓力可達25bar。

FRP-LX300型玻璃鋼管道連續生產線采用獨創的紗擺鋪系統生產的管道能滿足環向力和軸向力以及低壓或中等壓力的設計要求，并可與帶有橡膠密封圈或不帶橡膠密封圈的套筒接頭配合使用。

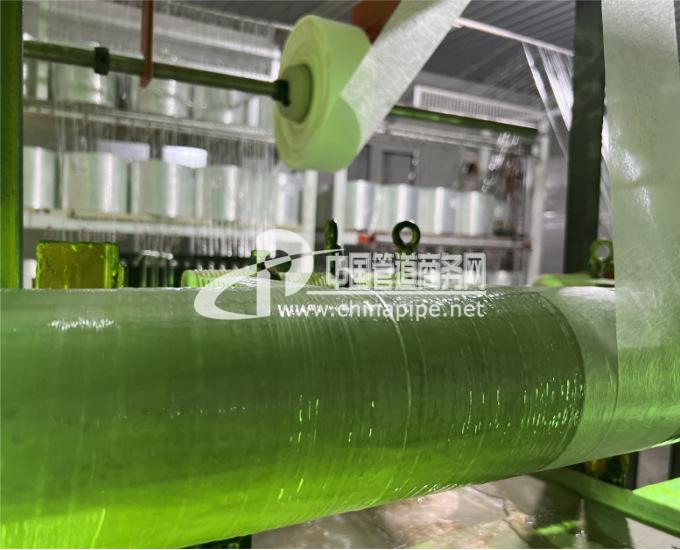

FRP-LX300型玻璃鋼管道連續生產線由計算機控制，以濕法連續纖維纏繞工藝為基礎，生產的管道制品完全符合DL802-2017、JC/T988-2023及JC/T-3006(AWWA)標準。

FRP-LX300型玻璃鋼管道連續生產線生產管道的原材料供給裝置（玻璃纖維，樹脂和石英砂）：

1、包含氣動雙組分樹脂泵的樹脂供給系統（可精確計量用量）

2、內襯層玻璃纖維材料的的供給機

3、內襯層以及結構層的短切纖維無捻粗紗鋪放系統

4、結構層的單向纖維鋪放系統

5、石英砂鋪放裝置

6、玻璃纖維無捻粗紗傳輸器

FRP-LX300型玻璃鋼管道連續生產線的生產能力：直徑DN150mm的管道為40m/小時

FRP-LX300型玻璃鋼管道連續生產線的主要設備包括：

1、帶支撐軸承的主殼和主軸的驅動齒輪箱

2、用于生產DN100管道的芯軸系統一套

3、用于生產DN150管道的芯軸系統一套

4、用于生產DN200管道的芯軸系統一套

5、用于生產DN300管道的芯軸系統一套

6、內襯和結構用短切纖維鋪放裝置

7、脫模及外表壓光用離型膜鋪放裝置

8、樹脂與促進劑預混站

9、樹脂砂的預混合系統

10、計算機控制系統

11、管道套筒連接機械（DN100mm-300mm）

13、環向無捻粗紗纏繞

14、紅外線加熱爐

15、托管交叉升降架

16、帶切割機和打磨機的整流單元

18、在線記米噴碼機

19、管道在線稱重系統

20、苯乙烯吸入系統

21、粉塵吸入系統

22、纏繞紗堆放架

23、氣動碼管機及管道運輸車

24、管道的水壓測試機（DN100mm-300mm）

25、接頭的水壓測試機（DN100mm-300mm）

26、萬能試驗機，直徑達600

27、DN100-DN300管道套筒安裝連接機器

28、測試和試驗設備

29、服務&技術

FRP-LX300型玻璃鋼管道連續生產線的結構特點

1、根據中國（GB系）及國際標準（ISO或AWWA）生產玻璃鋼管道。

2、小直徑，高效率，產品質量長期穩定

3、可迅速改變直徑，而不需大量芯模。

4、減少雇員人數（1-2人）

5、生產線占地面積小，可集裝箱式移動作業（現場生產）

6、石英砂與樹脂混合的創新系統可以避免分層、干砂、貧膠現象，節省原材料，提高生產率

7、布局緊湊，部件重量輕，容易清理

8、得到的管道產品公稱壓力可以達25bar

9、原材料用量的在線實時調整(樹脂/玻璃纖維/石英砂/助劑)

10、管道切割和修整全部在線完成

11、自動的厚度控制系統，可在線反饋原材料使用量（樹脂、固化劑、石英砂、玻璃纖維纏繞紗制品）

12、使用便捷的測試儀器進行質量控制（環剛度、內壓、巴氏硬度）

FRP-LX300型玻璃鋼管道連續生產線的尺寸

管道纏繞機組（長/寬/高）：9500mm /3500mm1550mm

套筒纏繞機（長/寬/高）：

萬能試驗機（長/寬/高）：

生產線總功率：≤25kw/H
